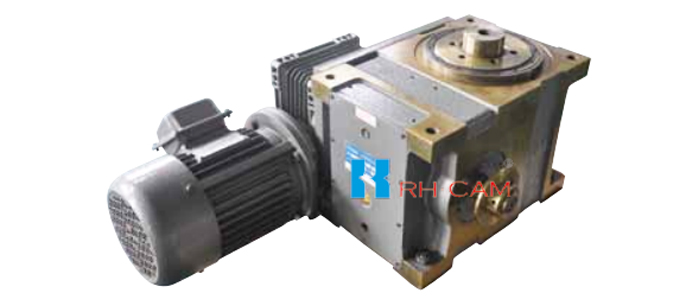

很多工程師朋友在凸輪分割器選型時，常常會遇到驅動角怎么選擇的問題，圣盾小編借此機會跟大家詳細介紹一下。

一、凸輪分割器驅動角，又名動程角，是指輸入軸驅動輸出軸旋轉1個工位，輸入軸所旋轉的角度。靜止角，是指輸入軸轉動而輸出軸靜止，輸入軸所旋轉的角度。常用的驅動角有90度、120度、150度、180度、210度、240度、270度、300度、330度360度等。

二、驅動角+靜止角=360度，因為輸入軸旋轉1圈，輸出軸完成1次分割（1次分割=1次轉位+1次停止）。如上所描述，驅動角與靜止角之比就是動靜之比。即決定了輸出端面的轉動與靜止的時間比例。因此，我們是可以根據轉動時間與靜止時間來選擇驅動角的。

三、同時需要考慮到凸輪曲線的運動特性，驅動角越大，凸輪曲線越平緩，其運轉越平穩。因此應盡量選擇驅動角度較大的凸輪分割器。

四、舉例說明1：如轉動時間是0.5秒，靜止時間是0.5秒，應該選多大的驅動角呢，首先我們先來看動靜比，即為0.5秒：0.5秒=1:1，也就是驅動角與靜止角比例為1:1，因此我們推薦驅動角為180度；

五、舉例說明2：如轉動時間為0.5秒，靜止時間為1.5秒，又該怎么選呢，動靜比為1:3，即驅動角與靜止角之比為1:3，驅動角為90度，這個驅動角是否合適呢？從運動特性來看，其驅動角為90度下運轉平穩性不好，不建議選用，最好選用驅動角為270度，靜止時間需通過輸入軸來延長所需要的靜止時間。

因此，選擇驅動角是要綜合考慮動靜比、驅動角曲線的運轉特性等因素。
