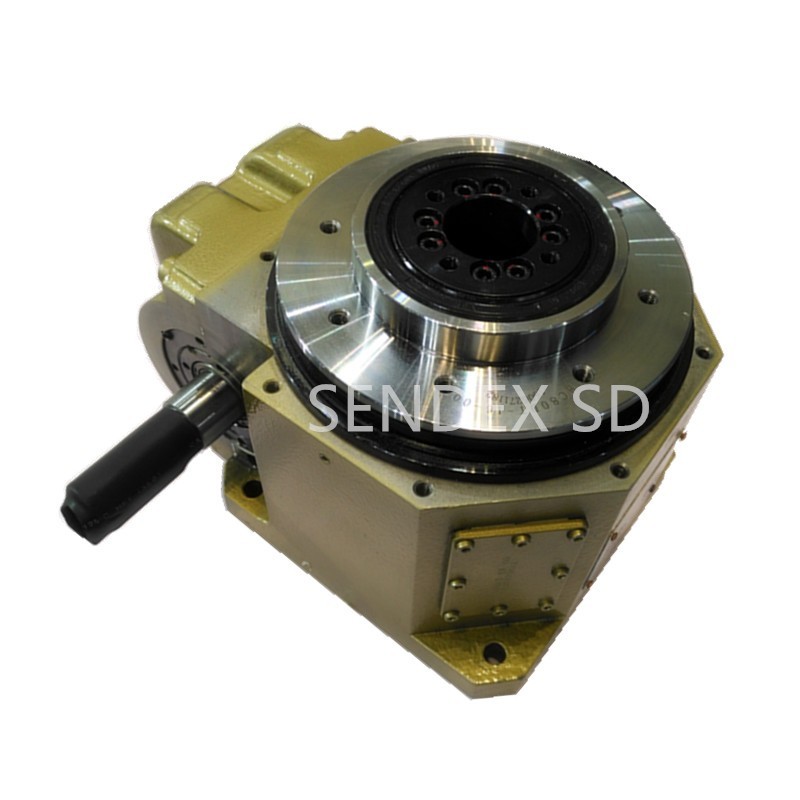

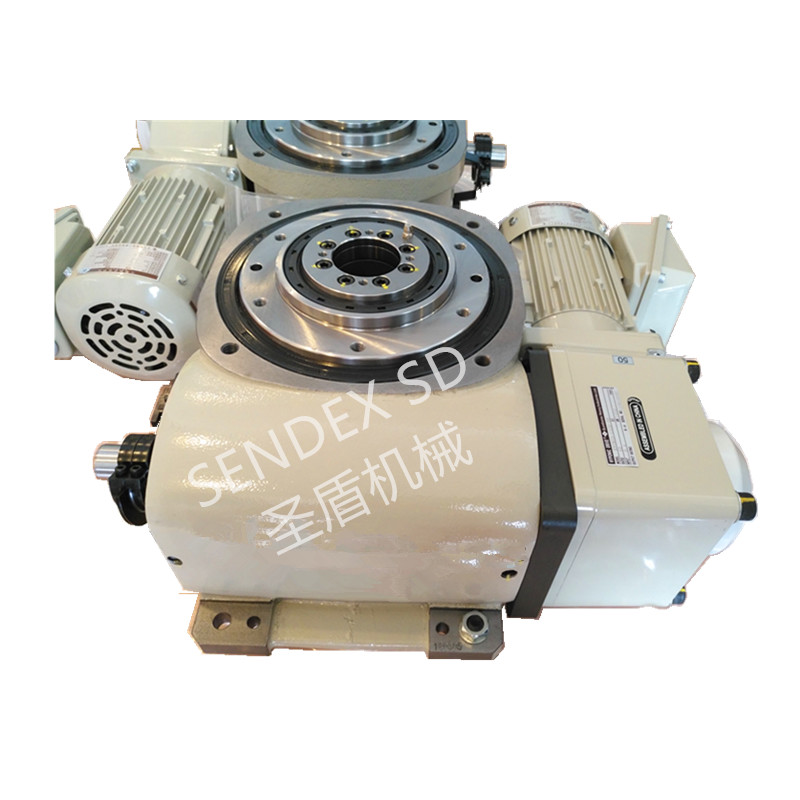

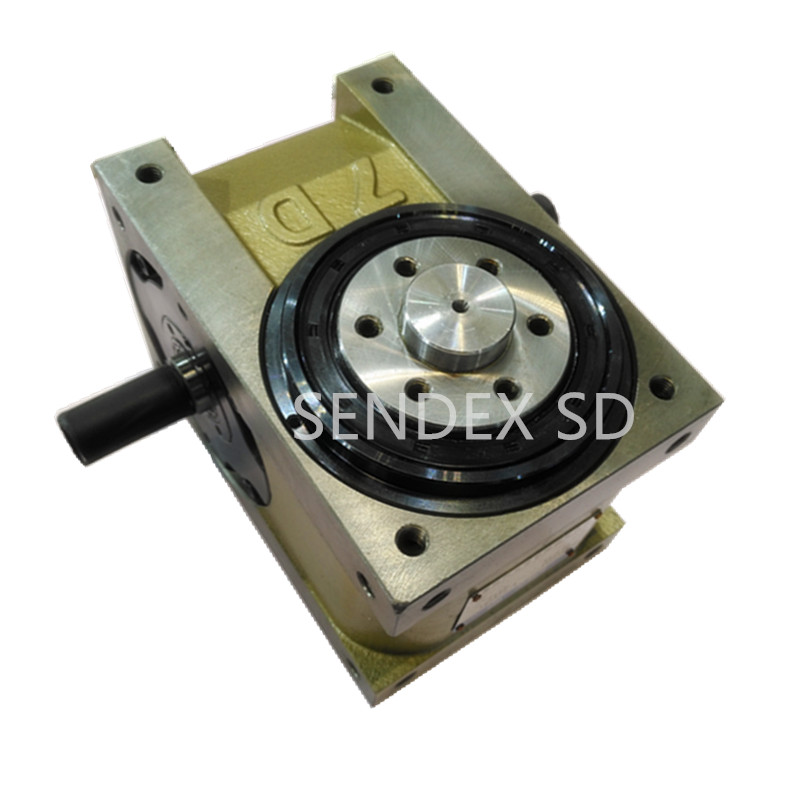

凸輪分度器，在工程上又稱凸輪分割器和間歇分割器。它是一種高精度的回轉裝置。同時在當前自動化的要求下，顯得尤為重要。 SENDEX SD圣盾產品特點

 1、結構簡單：主要由立體凸輪和分割盤兩部分組成。

 2、動作準確：無論在分割區，還是靜止區，都有準確的定位、完全不需要其它鎖緊元件。定位時自鎖，可實現任意確定的動靜比和分割數。

 3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低、運轉平穩、傳遞扭矩大、高速性能好、壽命長等顯著特點，可替代槽輪機構、棘輪機構，氣動 控制機構等傳統機構的理想產品。

 4、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達900rPm. SENDEX SD產品廣泛應用于制藥機械、壓力機自動送料機構、食品包裝機械、玻璃機械、陶瓷機械、煙草機械、灌裝機械、印刷機械、電子機械、汽車行業、加工中心自動換刀裝置等需要把連續運轉轉化為步進動作的各種自動化機械上。

 訂購需知： 1、中心距(C):輸入、輸出軸間的距離 弧面分割器有：45DF(DS)、60DF(DS)、70DF(DS)、80DF(DS)、83DF(DS)、100DF(DS)、 110DF(DS)、125DF(DS)、140DF(DS)、180DF(DS)、250DF(DS)

 平臺桌面型的有：80DT、110DT、140DT、180DT、250DT、350DT、460DT

超薄型凸輪分割器有：70DA、90DA、110DA、150DA、190DA、230DA、330DA、450DA.

 平板共軛凸輪式分割器有：50P、60P、65P、80P、100P、125P、150P、160P、175、225P、250P、320P、400P。

 圓柱重負載型：110BT、130BT、150BT、160BT、180BT、200BT、225BT、250BT、360BT。

2、分度數(s)與輸出分度角(θ) (1)分度數s:從動盤回轉一周過程中停歇的次數、SENDEX SD系列2、3、4、6、8、10、12、16、24、32等、SENDEX SD系列由所服務的自動機械決定。

  (2)輸出分度角θ-從動盤每轉一次所轉的角度θ=360°/n(常用30°、45°、60°)

3、凸輪動程角(β)及動靜比[β/( 360°-β)] (1)凸輪動程角β:凸輪曲線的角度范圍。在此角度范圍內凸輪推動分度輪旋轉并分度、其它時間從動件處于停止狀態。

 (2)動靜比β/(360°-β):凸輪動程角與靜止角度的比值,也就是指分 度輪動作與停止的時間比,常用90°/270°.120°/240°.180°/180°.270°/90°等。其動靜比可按用戶要求加工、但必須符合理論要求。

4、凸輪曲線的旋向:分右旋(R)、左旋(L)兩種，常用右旋。

 5、曲線類型:有修正梯形(MT)、修正正弦(MS)、修正等速(MCV)三種類型, 優選修正正弦曲線。

 6、分度精度: (高精級(15〃)、精密級(30〃)、普通級(50〃)

7、工作轉速N：輸入軸工作運轉的速度(r/min)。

 8、輸入軸、輸出軸型式尺寸: (1)輸入軸a、單端輸入:左端、右端。b、雙端輸入。 (2)輸出軸聯接形式:法蘭盤聯接、直軸聯接、錐軸聯接。 9、外型尺寸及安裝螺孔尺寸。

 10、安裝基準面及油標、油孔位置。

11、輸出軸承受的靜扭矩。

12、輸出軸驅動負載情況、如結構、尺寸、重量。

13、用戶其它技術要求。

 我公司有各系列凸輪分割器CAD、3D數模圖紙和產品樣本，歡迎來電咨詢，免費索取： TEL:021-2092 0177，F(xiàn)AX:021-2092 0167,技術支持：189 1607 2517。 E-mail:chinashengdun@163.com 手機：189 1607 2517
